Çizgi Grafikte Belirlenen Bir Dilimin Grafiği

Bazen çok satırlı verilerin, herhangi bir gruplama ya da dilimleme yapılmadan (ya da dilimleme yapılmasına rağmen çok satır veri içermesi durumunda) çizgi ya da sütun grafiklerinin çizilmesi gerekebilir.

Ekte hazırlanan dosyada, örnek olarak, bir çağrı merkezine 1 gün boyunca gelen çağrı adetlerinin 5 er dakikalık zaman dilimlerindeki durumları ele alınmıştır.
Bu durumda, 288 satır veri bulunmakta ve çizgi grafikle gösterim yapıldığında grafiğin okunabilirliği mümkün olmamaktadır.
Grafik üzerinde, yorumlamaların yapılabilmesi için belirli zaman dilimlerindeki hareketlerin, daha da büyütülerek ya da ayrı bir grafikte gösterilerek grafiğin okunabilirliğinin sağlanmasına ihtiyaç duyulmaktadır. (Belirlenen zaman dilimine zoom yapmak da denilebilir)

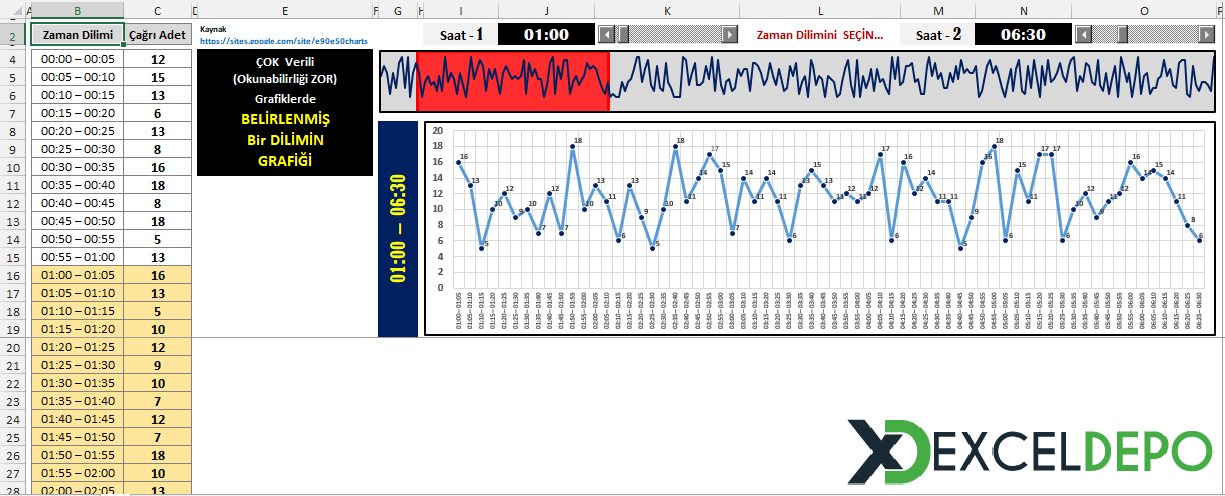

Resimden de görüleceği üzere
Veriler, B ve C kolonlarında olmak üzere 5er dakikalık dilimlerde gelen çağrı adetlerini içermektedir.
Üstteki ince uzun grafikte tüm verilere ait çizgi grafik bulunmaktadır. Görüleceği üzere grafiğin okunabilirliği mümkün değildir.
İnce uzun grafiğin üzerinde ise, kaydırma çubukları ile "Zaman Dilimi" belirlenmesi işlemi yapılmaktadır. Başlangıç ve Bitiş saatleri seçimi yapılarak
Zaman Dilimi belirlendiğinde
-- İnce uzun çizgi grafikte, farklı bir renklendirme ile Bant şeklinde, belirlenen Zaman Dilimi gösterilmektedir.
-- Bir alt grafikte ise, belirlenen Zaman Dilimine ZOOM yapılarak büyütülmüş bir şekilde, Zaman Dilimine ait okunabilirliği arttırılmış Çizgi Grafik bulunmaktadır.
-- Verilerde ise ilgili Zaman dilimine ait veriler Koşullu Biçimlendirme ile farklı dolgu rengi ile belirtilmektedir.

Not : Sayfada grafiklere yönelik herhangi bir hesaplama yapılmamış olup, grafik serileri tamamen Ad Tanımlamaları kullanılarak elde edilmiştir.
